DiagFroid 4 : le dépannage frigorifique sur relevés réels

DiagFroid passe en version 4

DiagFroid était jusqu'ici un arbre de décision : quelques températures converties à la main, des cases « grande, normale, faible » pour la surchauffe et le sous-refroidissement, puis une suite de questions. Utile pour apprendre la méthode, mais trop théorique face à une installation réelle.

La version 4 part de ce que le technicien mesure vraiment : les pressions lues au manifold et les températures de tube. L'application fait les conversions, compare chaque grandeur à la norme de l'installation concernée, classe les pannes probables et indique la mesure qui permet de trancher.

Ouvrir DiagFroid · gratuit, sans inscription, sur téléphone comme sur ordinateur.

1. Saisir ce que l'on mesure

Le relevé se fait en six mesures : pression BP, température de tube côté aspiration, pression HP, température de ligne liquide, et les températures d'air ou d'eau à l'entrée des deux échangeurs. La température de refoulement est facultative.

Côté aspiration, DiagFroid distingue deux points de mesure, et au moins l'un des deux est demandé :

• en sortie d'évaporateur, au bulbe du détendeur : c'est la surchauffe fonctionnelle, celle qui juge le réglage du détendeur (5 à 8 K en détente thermostatique) ;
• à l'aspiration du compresseur, avant la vanne de service : c'est la surchauffe totale, normale entre 8 et 20 K. Elle ajoute à la surchauffe fonctionnelle le réchauffement de la ligne d'aspiration, qui peut atteindre 10 K sur une tuyauterie très longue. Au-delà de 25 K, les gaz aspirés refroidissent mal le moteur du compresseur.

Avec les deux mesures, l'application affiche aussi le réchauffement de la ligne d'aspiration. Sans mesure au bulbe, le diagnostic s'appuie sur la surchauffe totale, en le signalant, car elle permet moins bien de juger le détendeur.

Dès la saisie, DiagFroid affiche la température d'évaporation, la température de condensation, les surchauffes, le sous-refroidissement, les écarts aux échangeurs et le taux de compression.

• Pressions relatives en bar ou en psig, comme sur le manifold. L'altitude du site peut être renseignée : la pression atmosphérique est corrigée automatiquement.
• Contrôles de cohérence : une surchauffe négative, un sous-refroidissement impossible, une BP supérieure à la HP ou un fluide manifestement mal sélectionné sont signalés avant d'aller plus loin.

2. Les fluides actuels, glissement compris

DiagFroid couvre 23 fluides : R32, R410A, R454B, R452B, R407C, R22, R290, R134a, R513A, R1234yf, R1234ze(E), R404A, R507A, R448A, R449A, R452A, R407F, R454C, R455A, R744, R600a, R1270 et R717.

Les tables de saturation sont calculées avec la bibliothèque CoolProp. Les mélanges HFO récents ont été reconstruits à partir de leur composition, puis comparés aux tables des fabricants : l'écart reste inférieur à 0,7 K sur le R448A, le R454B et le R455A.

Pour les mélanges zéotropes, l'application choisit toute seule la bonne colonne :

• Surchauffe = T° de tube (bulbe ou aspiration) − T° de rosée à la BP ;
• Sous-refroidissement = T° de bulle à la HP − T° ligne liquide.

C'est le point où l'erreur est la plus fréquente sur le terrain. Sur un R455A, le glissement atteint 12 K : se tromper de colonne fausse le résultat d'autant. Pour revoir la notion, voir le diagramme enthalpique.

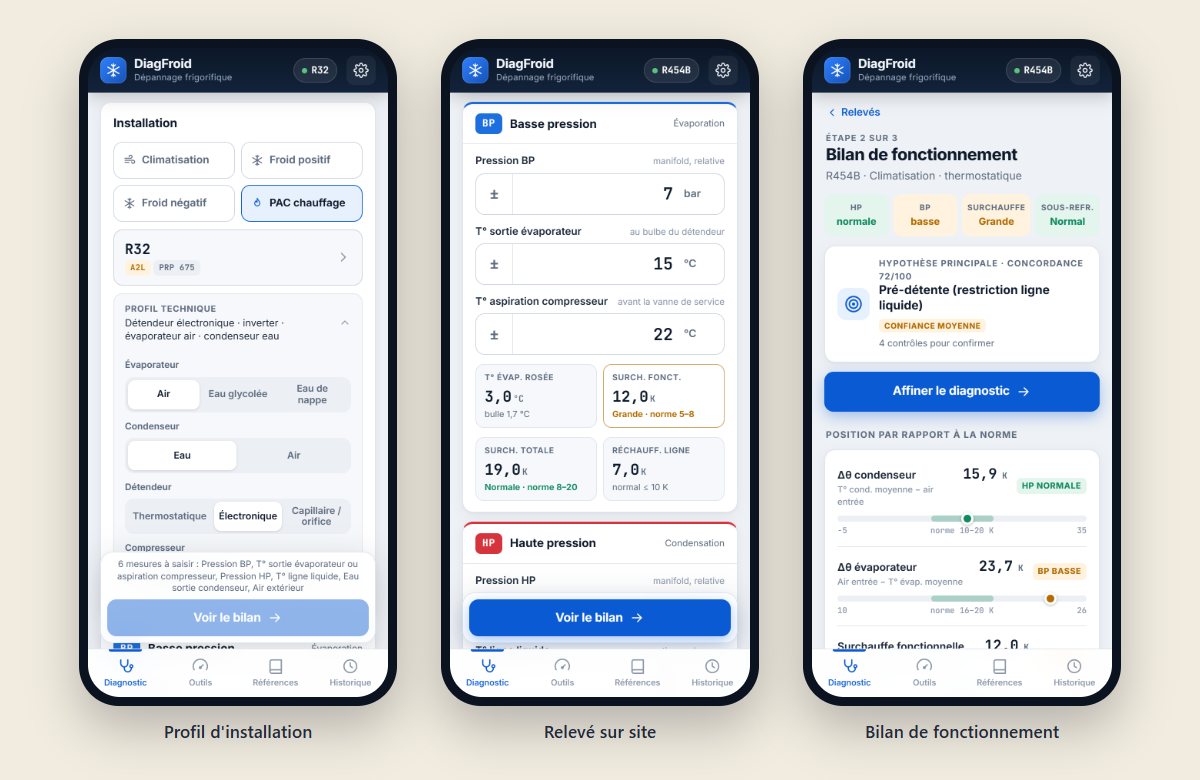

3. Un profil pour chaque installation

Les valeurs normales ne sont pas les mêmes partout. DiagFroid demande d'abord le type d'installation :

• application : climatisation, froid positif, froid négatif ou PAC chauffage ;
• échangeurs : air, eau glacée, eau glycolée ou eau de nappe ;
• détendeur : thermostatique, électronique, capillaire ;
• compresseur : vitesse fixe ou inverter.

Les plages de référence et la liste des pannes possibles en découlent. Une PAC géothermique ne se voit pas proposer une courroie de ventilateur, et un détendeur électronique ajoute le contrôle de son ouverture affichée par la régulation.

Le CO2 transcritique est pris en charge : au-dessus du point critique, l'application utilise l'approche du refroidisseur de gaz et compare la HP à une pression optimale estimée.

4. Le bilan : où en est chaque grandeur

Le bilan place chaque grandeur sur une jauge par rapport à sa plage normale : écart au condenseur, écart à l'évaporateur, surchauffe, sous-refroidissement, surchauffe au refoulement. Il affiche aussi l'hypothèse principale et un niveau de confiance.

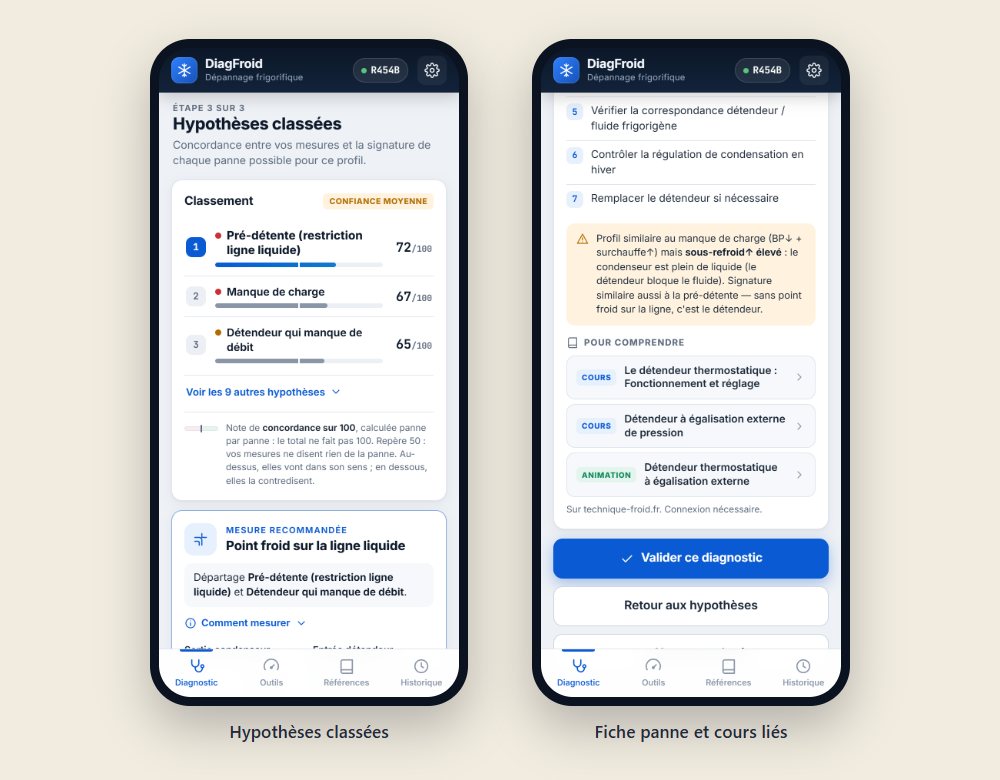

5. Un diagnostic qui classe les pannes

C'est le cœur de la nouvelle version. Au lieu d'un arbre où une seule réponse douteuse envoie sur une mauvaise branche, DiagFroid compare vos mesures à la signature de chaque panne et les classe par note de concordance sur 100.

Chaque note est calculée panne par panne : ce n'est pas une probabilité, et le total ne fait pas 100. Le repère est 50 : c'est la note d'une panne sur laquelle vos mesures ne disent rien. Au-dessus, elles vont dans son sens ; en dessous, elles la contredisent. Deux pannes à égalité en tête sont signalées « à départager » : c'est alors la mesure recommandée qui tranche.

• 28 pannes en fonctionnement sont documentées, dont celles propres aux PAC (débit d'eau, dégivrage, sol épuisé, antigel, nappe), au détendeur électronique, au capillaire et au CO2.
• Mesure recommandée : l'application indique le contrôle qui départage le mieux les hypothèses de tête, en privilégiant les plus simples. Regarder le voyant passe avant d'arrêter l'installation pour un test des incondensables.
• Contrôles chiffrés : test des incondensables, écart d'air ou d'eau aux échangeurs, point froid sur la ligne liquide, température de refoulement. Chaque résultat saisi met le classement à jour.
• Rien n'est bloquant : une mesure impossible (pas de voyant, par exemple) est simplement écartée.

Chaque fiche panne montre pourquoi elle est proposée : pour chaque caractéristique, la valeur mesurée et la valeur attendue. Suivent les symptômes, les causes probables et les actions recommandées.

6. Pour comprendre : les cours liés

Les fiches renvoient désormais vers les cours et animations du site. Un détendeur qui manque de débit mène au détendeur thermostatique et au détendeur à égalisation externe. Une inversion de cycle défaillante mène à la vanne d'inversion de cycle et à son animation. Une protection thermique déclenchée mène au guide relais thermique ou disjoncteur moteur.

Au total, 18 fiches sont reliées à un ou plusieurs contenus du site.

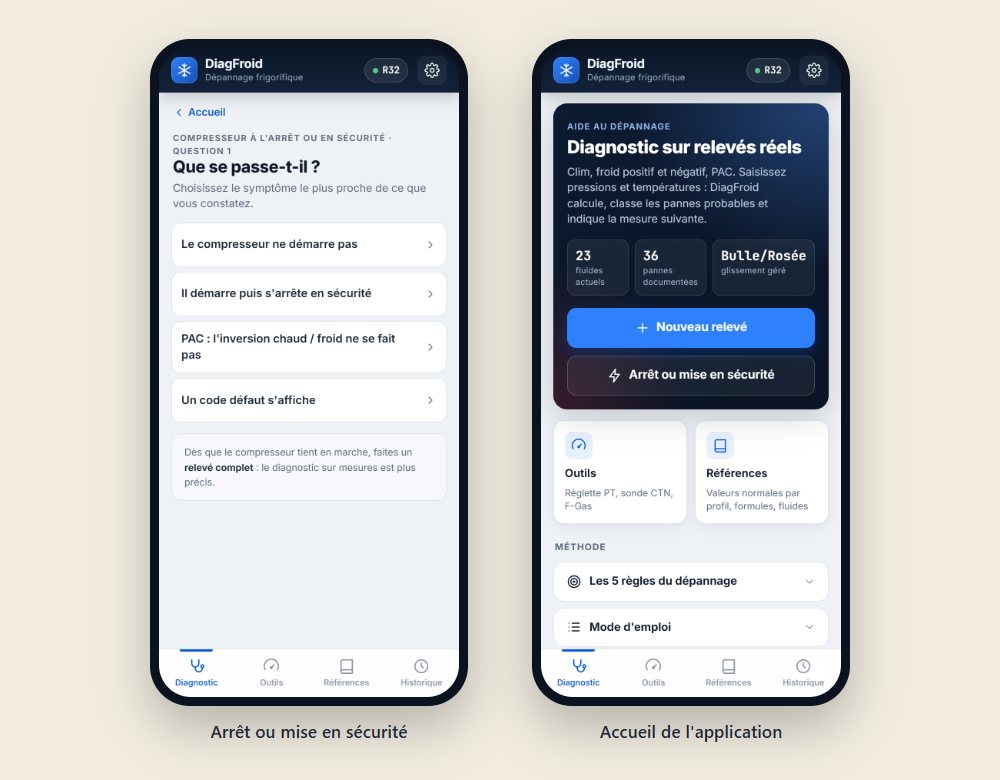

7. Compresseur à l'arrêt ou en sécurité

Quand le compresseur ne tourne pas, il n'y a pas de relevé possible. Un parcours guidé dédié prend le relais : pressostat HP ou BP, défaut électrique, compresseur qui bourdonne sans démarrer, protection thermique, régulation satisfaite, vanne 4 voies, code défaut.

Chaque fiche rappelle la règle de base : ne pas réarmer avant d'avoir trouvé la cause, puis faire un relevé complet dès que la machine tient en marche.

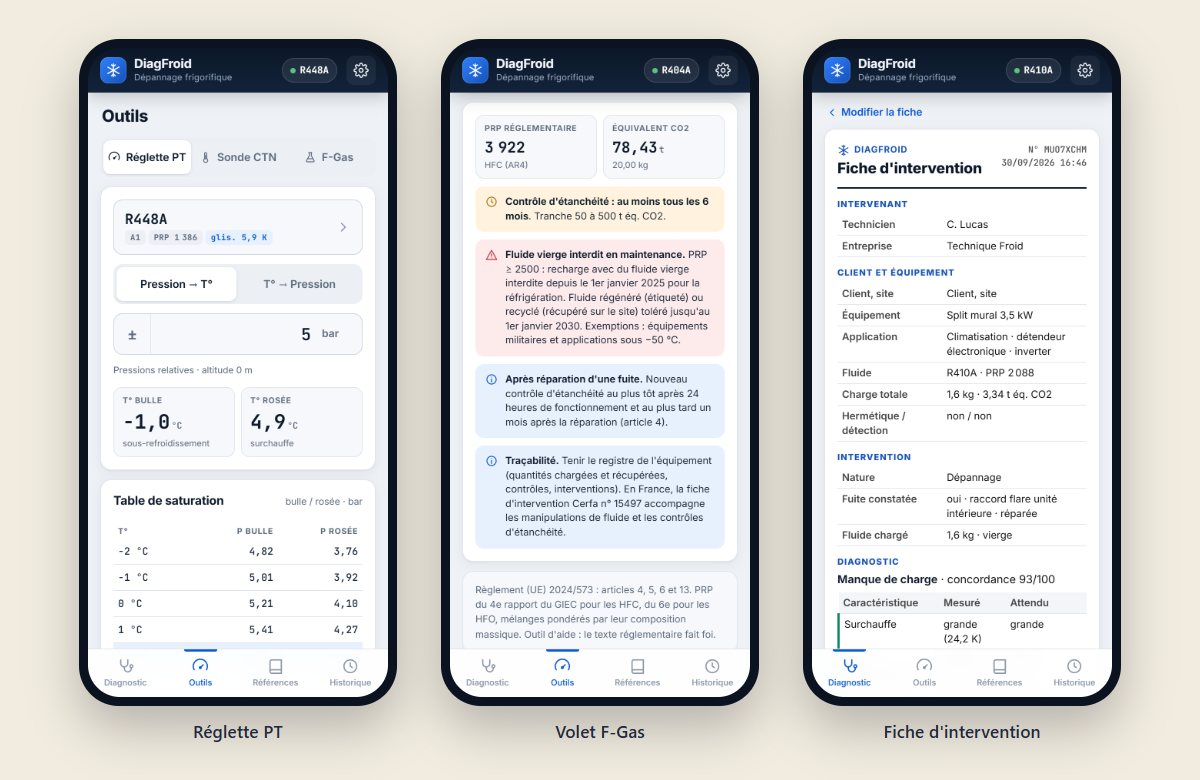

8. Les outils

• Réglette PT : pression vers température et l'inverse, en bulle et rosée, avec la table de saturation autour de la valeur.
• Sonde CTN : comparez la résistance mesurée à la température réelle pour détecter une sonde coupée, en court-circuit ou en dérive.
• Volet F-Gas : à partir de la charge, DiagFroid calcule le PRP réglementaire et l'équivalent CO2, puis donne la périodicité des contrôles d'étanchéité selon le règlement (UE) 2024/573. Il signale aussi l'obligation de détection de fuite et les interdictions de recharge avec du fluide vierge : PRP ≥ 2500 depuis 2025 en réfrigération et 2026 en climatisation et PAC, PRP ≥ 750 en réfrigération à partir de 2032.

9. La fiche d'intervention

Une fois le diagnostic validé, DiagFroid prépare une fiche d'intervention : intervenant, client et équipement, nature de l'intervention, fuite constatée, fluide chargé ou récupéré, actions réalisées, mesures et calculs, diagnostic et rappels F-Gas.

Elle s'imprime ou s'enregistre en PDF depuis le téléphone, et un résumé texte peut être partagé. Elle reprend les rubriques utiles à la traçabilité mais ne remplace pas la fiche réglementaire Cerfa n° 15497. Les diagnostics restent dans l'historique de l'appareil.

10. Installable et hors ligne

DiagFroid s'installe sur l'écran d'accueil du téléphone comme une application. Après une première ouverture, il fonctionne sans réseau : en sous-sol, en chaufferie ou dans une chambre froide. Un mode sombre est disponible pour les locaux peu éclairés.

En résumé

DiagFroid reste un outil d'aide à la réflexion pour des techniciens qualifiés. Les orientations reposent sur des règles générales et ne remplacent ni la documentation du constructeur ni votre jugement. En cas de doute, la notice de l'équipement et les tables du fabricant du fluide font foi.

Ouvrir DiagFroid
